Hur ska bultar och muttrar användas för permanenta anslutningar?

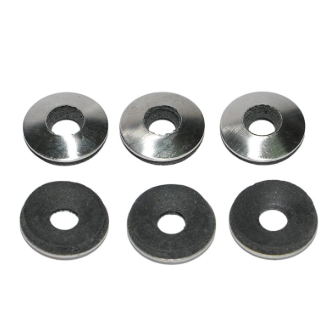

Jiaxing Aoke tillverkar ett komplett sortiment avbultar, nötter, och olikabrickor. Vi lagerför platta brickor, fjäderbrickor, låsbrickor och fyrkantsbrickor för att uppfylla alla monteringsspecifikationer för elektriska ledningar, utrustningsmontering och installation av järnbeslag. Vi tillverkar varmförzinkade, rostfria och höghållfasta komponenter i en mängd olika material för att möta dina behov. Gängorna är precisionsbearbetade för att förhindra avskalning eller avskalning av gängorna vid åtdragning. Vi kan leverera kompletta set enligt konstruktionsspecifikationer, vilket eliminerar besväret med inköp och koordinering av enskilda komponenter.（Följande bilder visar endast ett urval av våra produkter）

När standardbultar används för permanenta anslutningar måste de uppfylla följande krav:

1. För allmänna skruvförband bör plana brickor placeras under både bulthuvudet och muttern för att öka lagerytan.

2. Platta brickor ska placeras på både bulthuvudet och muttersidan. I allmänhet bör inte mer än två plana brickor placeras på bulthuvudsidan och inte mer än en platt bricka bör placeras på muttersidan.

3. För bultar som är utformade för att förhindra lossning och förankringsbultar bör muttrar med anti-lossningsanordningar eller fjäderbrickor användas. Fjäderbrickor ska placeras på muttersidan.

4. För skruvförband som utsätts för dynamiska belastningar eller på kritiska ställen ska fjäderbrickor installeras i enlighet med designkraven. fjäderbrickor ska placeras på muttersidan.

5. Vid anslutning av I-balkar eller kanalsektioner med en fasad skarv ska fasade brickor användas för att säkerställa att mutter- och bulthuvudets lagerytor är vinkelräta mot skaftet.

Krav för bultinstallationsplatser

Elektriska anslutningar

Utomhus primära ledningsanslutningar måste använda varmförzinkade bultar. Bultarna ska vara försedda med planbrickor och fjäderbrickor. Efter åtdragning ska bulten sticka ut med 2 till 3 gängor.

Varje bult ska paras ihop med två plana brickor, en fjäderbricka och en mutter.

Under installationen, placera en platt bricka på bulthuvudsidan och en platt bricka och en fjäderbricka på muttersidan, med fjäderbrickan mot muttern.

Montering av elektrisk utrustning

Vid fastsättning av transformatorer eller distributionslådor till järnbeslag med hjälp av kanalstål med slitsade bultar, bör varje bult paras med en mutter, en slitsbricka och en platt bricka.

Vid säkring med kanalstål med plana bultar ska varje bult paras med två plana brickor, en fjäderbricka och en mutter.

Under installationen, placera en platt bricka på bulthuvudsidan och en platt bricka och en fjäderbricka på muttersidan, med fjäderbrickan mot muttern.

För anslutning av brytare, utfallssäkringar och överspänningsavledare till järnbeslag, använd i princip de monteringsbultar som tillhandahålls av utrustningstillverkaren.

Fasta järnbeslag

När bulthålen i järnbeslag är runda är varje bult ihopkopplad med en mutter och två plana brickor. När bulthålen är slitsade, paras varje bult med en mutter och två fyrkantiga brickor. Under installationen, placera en plan bricka (eller fyrkantig bricka) på både bulthuvudsidan och muttersidan.

Vid användning av dubbeländade bultar för järnbeslag, bör varje ände av bulten förses med en mutter och en platt bricka (eller fyrkantsbricka).

För bultförband på de lutande ytorna på flänsarna av kanalstål och I-balkar, använd koniska brickor när det är möjligt för att säkerställa att stödytorna på muttern och bulthuvudet är vinkelräta mot skaftet.

Gängningskrav för bultar

1. För tredimensionella strukturer:

Horisontellt: inifrån och ut; vertikalt: nedifrån och upp.

2. För tvådimensionella strukturer:

Längs linjeriktningen: för dubbelsidiga komponenter, inifrån och ut; för enkelsidiga komponenter, från strömförsörjningssidan eller i enhetlig riktning; tvärs över linjens riktning: på båda sidor, inifrån och ut; i mitten, från vänster till höger (vänd mot den kraftmottagande sidan) eller i en enhetlig riktning; vertikalt: nedifrån och upp.

3. Transformatorplattformens plana strukturer:

Använd transformatorns hög- och lågspänningsterminaler som referenspunkter, väg från lågspänningsterminalen mot högspänningsterminalen; använd transformatorn och elstolpen som referenspunkter, dra från transformatorsidan mot elstolpens sida (inifrån och ut).

Krav för åtdragning av bultar

Anslutningsbultar ska dras åt en efter en. Om det upptäcks avskalade gängor på bulten eller muttern, eller slitna kanter på muttern som gör att skiftnyckeln slirar, ska bulten och muttern bytas ut.

Bultmontering

• Innan montering, inspektera visuellt bultarna, muttrarna och gängade hålen på delarna som ska sammanfogas. De ska vara fria från bucklor eller repor och överensstämma med ritningsspecifikationerna.
• Under montering, skada inte den gängade delen av bulten.
• Brickorna på bulthuvudet och mutteränden måste ha jämn kontakt med ytan på den fästa delen; de får inte lutas och det är inte tillåtet att slå med en hammare för att tvinga fram kontakt mellan de två ytorna. Bultskaftet måste vara fritt från böjning eller deformation.
• Delarna som ska anslutas måste vara likformigt komprimerade, passa tätt ihop och vara säkert fastsatta.
• Vid åtdragning av bultar och muttrar är det strängt förbjudet att använda olämpliga skiftnycklar.
• När du monterar bultar och skruvar, dra åt dem för hand med mer än 2 till 3 gängstigningar innan du använder en skiftnyckel eller elverktyg för att dra åt dem helt.
• Under montering av bultar och mutter, var noga med att skydda lacken, pläteringen och huvuden på bultarna och muttrarna på de anslutna delarna; dessa får inte skadas.
• Efter att ha dragit åt muttern ska bulthuvudet sticka ut 2–3 gängstigningar utanför mutterns ändyta; både muttern och brickan ska vara vänd mot den anslutna komponenten med sina baksidor.
• Efter att ha dragit åt bultarna, applicera ett färgmärke; märket är vanligtvis en röd prick som appliceras vid kontaktpunkten mellan bulten och muttern. Färgen kan variera beroende på applikation, men den måste vara tydligt urskiljbar.
